Descripción de productos
◆ Amplio ámbito de aplicación: puede satisfacer las necesidades de excavación sincrónica de sección completa y de varios pasos, y también puede satisfacer la perforación de pozos de voladura, pozos de anclaje, pozos de lechado, perforación geológica avanzada y otras operaciones de perforación de pozos.
◆ Amplio rango operativo: Los brazos de perforación en ambos lados están equipados con asientos de pluma desplegables tipo águila. Combinado con la naturaleza retráctil de los brazos de perforación, el rango operativo máximo del equipo puede alcanzar los 18 m (ancho) x 13 m (alto), lo que puede satisfacer las necesidades de "gran sección transversal".
◆ Eficiente y confiable: adopta un diseño de brazo telescópico paralelo omnidireccional de doble triángulo, que puede ubicar de manera rápida y precisa el punto de perforación. También está equipado con funciones de perforación automática y antiatascos, que pueden perforar agujeros de manera rápida y precisa en excavaciones de túneles y cuevas.
◆ Una máquina con usos múltiples: puede satisfacer diversas necesidades operativas, como perforaciones de voladura, perforaciones de anclaje radial, perforaciones de anclaje de bloqueo, perforación de lechada avanzada, perforación avanzada de techos de tuberías, perforación geológica avanzada y carga auxiliar, etc., y puede cumplir con la excavación simultánea de múltiples pasos.
◆ Fácil de operar: adopta dos modos de operación: operación local y control remoto inalámbrico. El operador puede operar de forma remota mediante control remoto inalámbrico, lo que le permite observar cómodamente el estado de la operación. También está equipado con función de perforación automática para reducir la carga de trabajo del operador.
◆ Tecnología de control electrónico: Tiene funciones como programa de monitoreo remoto, posicionamiento GPS y transmisión y recepción de datos MOTT, detección de profundidad de perforación, detección de flujo y presión de bomba de agua y antiinterferencia eléctrica.
◆ Cabina cómoda: Hay dos tipos de cabinas: abierta y totalmente cerrada. La cabina se puede subir y bajar, con un amplio campo de visión y un alto factor de seguridad. La cabina cerrada está equipada con aire acondicionado para garantizar una temperatura constante en la cabina y reducir eficazmente los riesgos de ruido y polvo.
Parámetros técnicos
| Parámetros de la máquina | Valor |
|---|---|
| Dimensiones de envío (L × An × Al) | 18300 × 3000 × 3680mm |
| Calidad de la máquina completa | 55t |
| Potencia del motor | 191kW |
| Potencia eléctrica instalada | 196kW |
| Modo de funcionamiento | Construcción eléctrica + respuesta a emergencias diésel |
| Modo de control | Control remoto inalámbrico + control manual |
| Voltaje de funcionamiento | 380V |

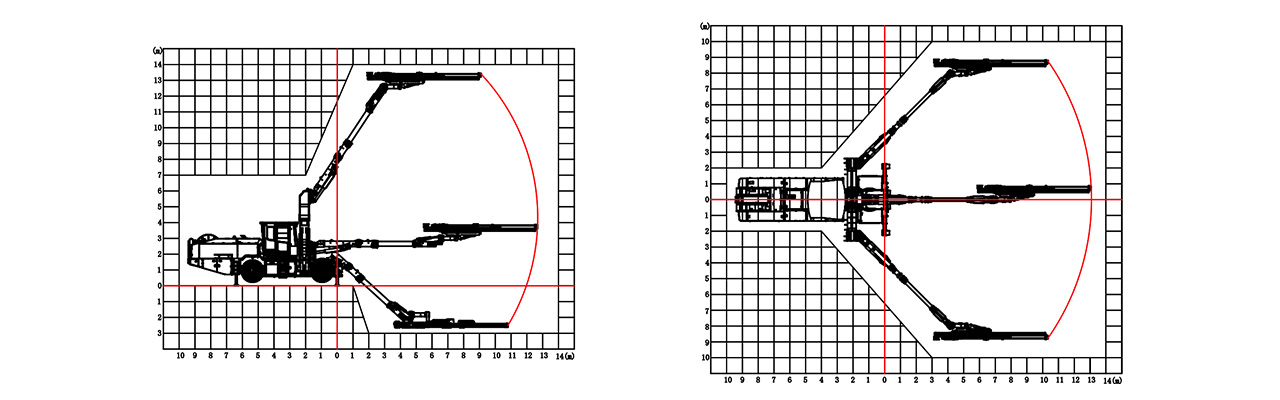

| Rango de funcionamiento (An × Al) | 16 × 12m |
| Parámetros del chasis | Valor |
| Forma del chasis | Chasis de ingeniería articulado |
| Tipo de cabina | Cabina cerrada (con aire acondicionado, asiento amortiguador, toma de 220 V) |
| Modo de conducción | Conducción unidireccional + control remoto inalámbrico |
| Modo de conducción y dirección | Tracción en las cuatro ruedas, dirección articulada |
| Distancia mínima al suelo | 280mm |
| Pendiente máxima de ascenso | 34% |
| Velocidad máxima | 18.3km/h |
| Ángulo de aproximación/salida | 20°/16° |
| Parámetros del auge | Valor |
| Boom mode | Estructura de doble triángulo + pluma telescópica |
| Number of hanging basket arms | 1 |
| Number of booms | 3 |
| Parámetros de perforación | Valor |
| Number of rock drills | 3 |
| Power of rock drill | 18kW |
| Maximum drilling depth | 5.1m |
| Borehole diameter | Vástago de broca T38 Φ41-Φ89mm Vástago de broca T45 Φ89-Φ102mm |
| Parámetros del compresor de aire | Valor |
| Air displacement | 1.6m³/min |
| Discharge pressure | 8bar |
| Parámetros de la bomba | Valor |
| Flow rate | 16m³ /h |
| Pressure | 12bar |
