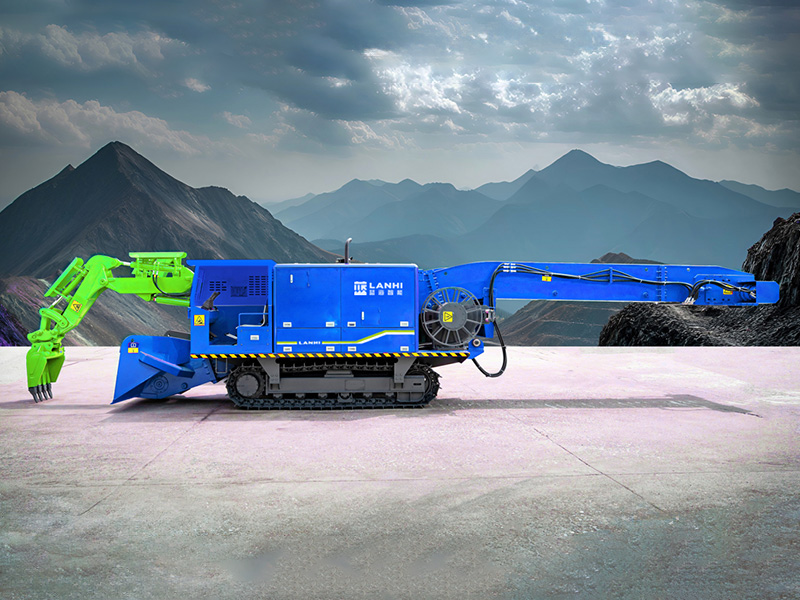

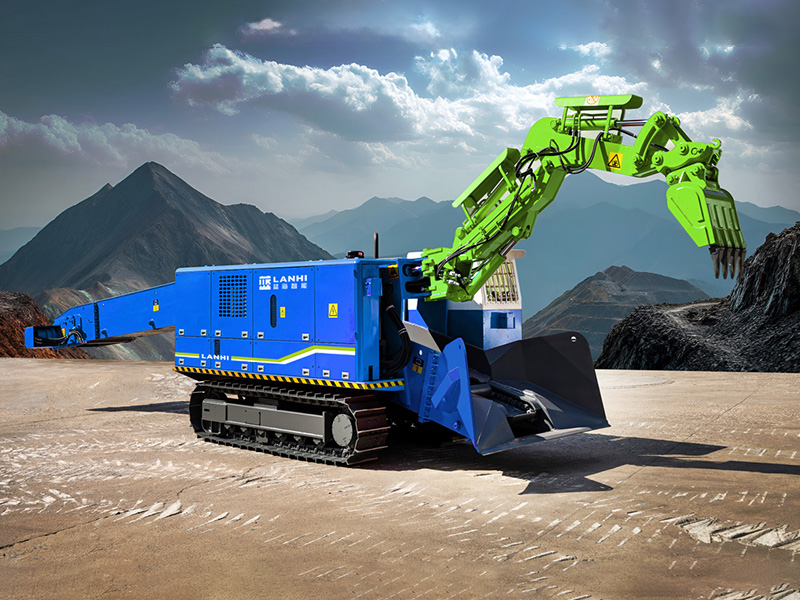

Descripción de productos
Características principales
1. La cargadora de estiba cuenta con un sistema de control electrohidráulico con arranque de voltaje reducido.
Ideal para proyectos de túneles largos.
2. Movimientos principales controlados por válvulas piloto, de fácil manejo y estabilidad.
3. El 30% de las configuraciones son importadas. El aceite se filtra en varias etapas con un radiador de refrigeración por aire.
4. Carga de rocas completamente sin mano de obra.
5. Transporte de rocas mediante rascador de cadena, estable y de alta eficiencia.
6. Montaje semicerrado, de fácil mantenimiento.
Parámetros técnicos
| Dimensiones principales | ||
| Longitud de contacto con el suelo de la oruga | 2478 mm | |
| Ancho interior de la oruga | 700 mm | |
| Ancho de la placa de oruga | 450 mm | |
| Ancho interior del canal de transporte | 600 mm | |
| Dimensiones durante el transporte | Largo | 8900±50 mm |
| Ancho | 2150±50 mm | |
| Alto | 2250±50 mm | |
| Dimensiones durante el funcionamiento | Largo | 11270±50 mm |
| Ancho | 6200±50 mm | |
| Alto | 2260±50 mm | |
| Rango de trabajo | ||
| Ancho de excavación | ≥6200 mm | |
| Distancia de excavación (desde el alimentador) | ≥2320 mm | |
| Altura de excavación | ≥5300 mm | |
| Profundidad de excavación bajo el nivel del suelo | ≥796 mm | |
| Rango de altura de descarga | 1930~2280 mm | |
| Distancia de descarga | ≥3460mm | |
| Ángulo máximo de giro de la pluma | ±48° | |
| Tamaño de túnel adaptable (Ancho × Alto) | ≥4.5m×4.5m | |
| Parámetro funcional | ||
| Capacidad de carga | 150 m³/h | |
| Potencia instalada del motor | 81 kW/2200 rpm | |
| Marca del motor | Cummins | |
| Potencia instalada del motor eléctrico | 55 kW | |
| Método de refrigeración | Refrigerado por agua | |
| Volumen del depósito de diésel | 110 L | |
| Velocidad de desplazamiento | 0,9 ± 0,05 m/s | |
| Cadena rascadora | Motor único de doble cadena | |
| Velocidad de la cadena rascadora | 33 ± 2 m/min | |
| Capacidad de pendiente | ≤ 30° | |
| Radio mínimo de giro | ≥ 7 m | |
| Presión de contacto con el suelo | ≤ 0,1 MPa | |
| Método de dirección | Hidráulico | |
| Volumen del depósito hidráulico | 200 L | |
| Presión nominal de trabajo | 20 MPa | |
| Bomba hidráulica | Bomba de émbolo ×2 + bomba de engranajes ×2 | |
| Motor hidráulico de desplazamiento | Motor de émbolo radial ×2 | |
| Motor hidráulico de transporte | Motor de émbolo radial ×1 | |
