Descripción de productos
◆ Internoración de arco-anclaje: medición de internees y amarre, operación de subexcavación, instalación de arco, instalación de red de anclaje, soporte avanzado, construcción de sistema de anclaje, lechado de anclaje (opcional) y otras funciones.

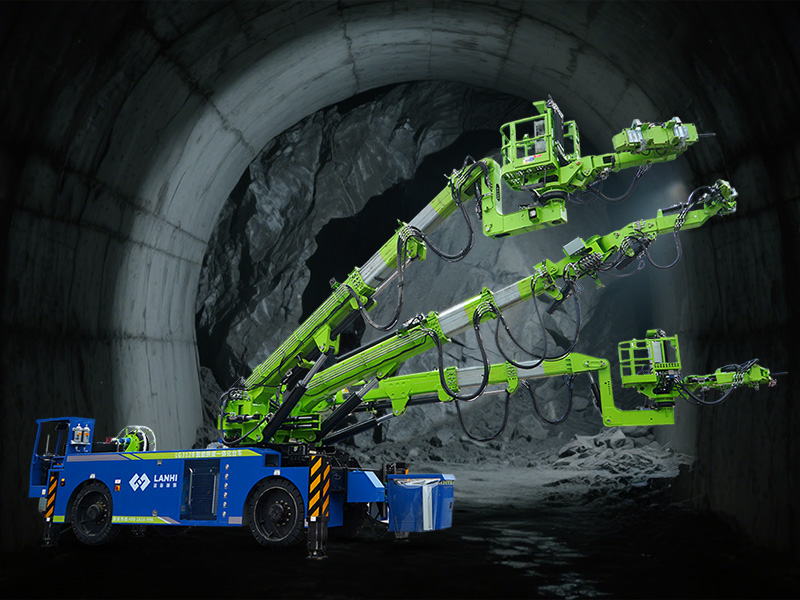

◆ Seguro y ahorra tiempo: con una estructura de tres brazos, tres pinzas y tres cestas, la capacidad máxima de elevación de los brazos intermedios es de 3 toneladas, la operación por control remoto combinada con la prefabricación de múltiples marcos y la instalación de arco plegable, la erección se puede completar en aproximadamente 1 hora, mejorando efectivamente la eficiencia y seguridad del trabajo.

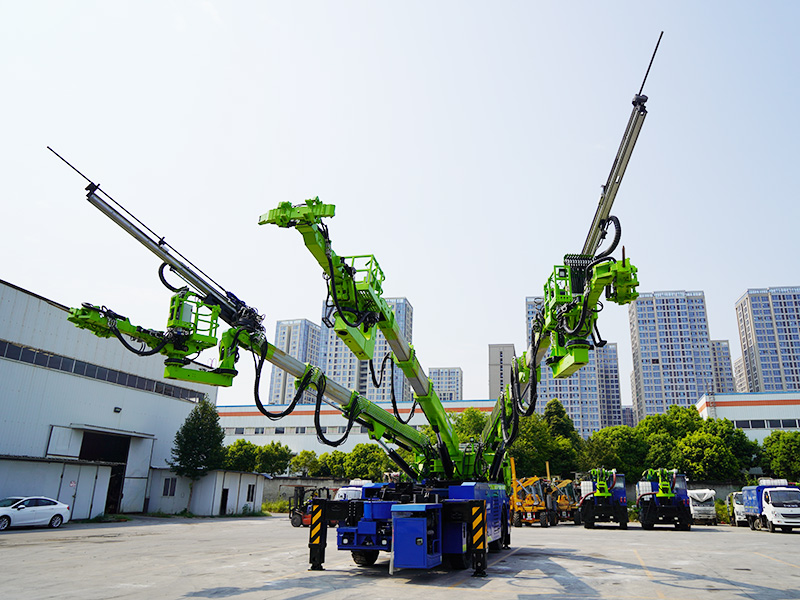

◆ Brazo de anclaje doble: la profundidad máxima de perforación puede alcanzar los 4,5 metros, y los brazos izquierdo y derecho pueden realizar operaciones de bloqueo de pie, anclaje del sistema y anclaje avanzado al mismo tiempo.
◆ Función de lechado: El equipo está equipado con un sistema de lechado, y el lechado se puede realizar rápidamente después de la operación de construcción del anclaje.
◆ Ahorro de mano de obra: 4 personas pueden completar la instalación del arco, el anclaje del sistema y las operaciones de lechado.
◆ Funciones auxiliares: conducción bidireccional, dirección en las cuatro ruedas, equipado con un "rompedor" y un soldador, puede realizar operaciones de excavación y soldadura, lo que facilita su uso para los operadores.
◆ Funciones auxiliares: conducción en dos direcciones, dirección en las cuatro ruedas, estructura de revestimiento de soporte, equipada con un martillo y un soldador, puede realizar operaciones de excavación y soldadura, lo que facilita su uso para los operadores.
◆ Inteligencia (opcional): Visualización de la construcción, realización de posicionamiento de la aplicación en tiempo real, monitoreo en tiempo real, resolución de problemas, interpretación de instrucciones simultáneas, monitoreo remoto y muchas otras funciones de administración de la nube.
Parámetros técnicos
| Parameter | Value |
|---|---|
| Parámetros del dispositivo | |
| Dimensiones de transporte (L * An * Al) | 10850×3700×3750mm |
| Peso total | 41t |
| Potencia del motor | 133kW (Nacional IV) |
| Potencia eléctrica instalada | 92kW |
| Modo de funcionamiento | Construcción eléctrica + marcha y emergencia con motor diésel |
| Modo de control | Control remoto inalámbrico + control manual |
| Voltaje de funcionamiento | 380V |
| Rango de operación (ancho x alto) | 18×12.5m |
| Parámetros del chasis | |
| Forma del chasis | Chasis operativo |
| Modo de conducción | Conducción bidireccional (cabina doble delantera y trasera) |
| Métodos de conducción y dirección | Tracción en las cuatro ruedas, dirección en las cuatro ruedas |
| Distancia mínima al suelo | 440mm |
| Calificación máxima | 32% |
| Radio de giro | 14 m (dos ruedas)/7 m (cuatro ruedas) |
| Velocidad máxima | 25km/h |
| Ángulo de aproximación/ángulo de salida | 16°/19° |
| Parámetros de soporte del brazo | |
| Modo de soporte de brazo | Telescópico de dos etapas |
| Cantidad de soporte de brazo | 3 |
| Modo cesta colgante | Expandible |
| Número de cestas colgantes | 3 |
| Número de pinzas | 3 |
| Capacidad máxima de elevación del brazo medio | 3t |
| Capacidad máxima de elevación de los brazos izquierdo y derecho | 1.5t |
| Parámetros de perforación de roca | |
| Potencia de los taladros de roca | 18kW |
| Profundidad máxima de perforación | 4.5m |
| Diámetro de perforación | 110mm |
| Velocidad de perforación | 2m/min |
| Altura máxima de elevación horizontal | 10.5m |
| Ancho máximo | 16m |
| Dispositivos opcionales | |
| Martillos rompedores | 2 juegos |
