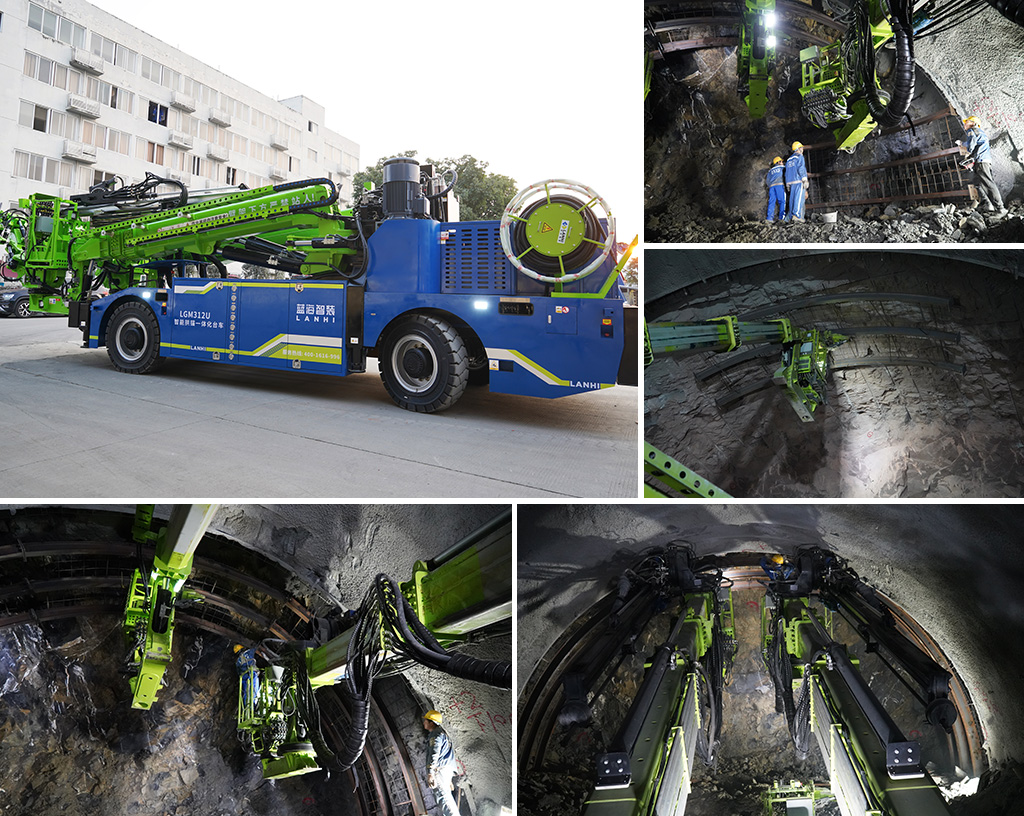

Descripción de productos
◆ Arco y anclaje integrados:integra funciones como medición y fijación de puntos, excavación secundaria, instalación de arco, instalación de malla de anclaje, soporte avanzado, construcción de varillas de anclaje del sistema y lechado de varillas de anclaje (opcional).
◆ Cesta expandible:gran espacio y alta seguridad, adecuada para instalar varillas de anclaje y ayudar con las operaciones de carga.

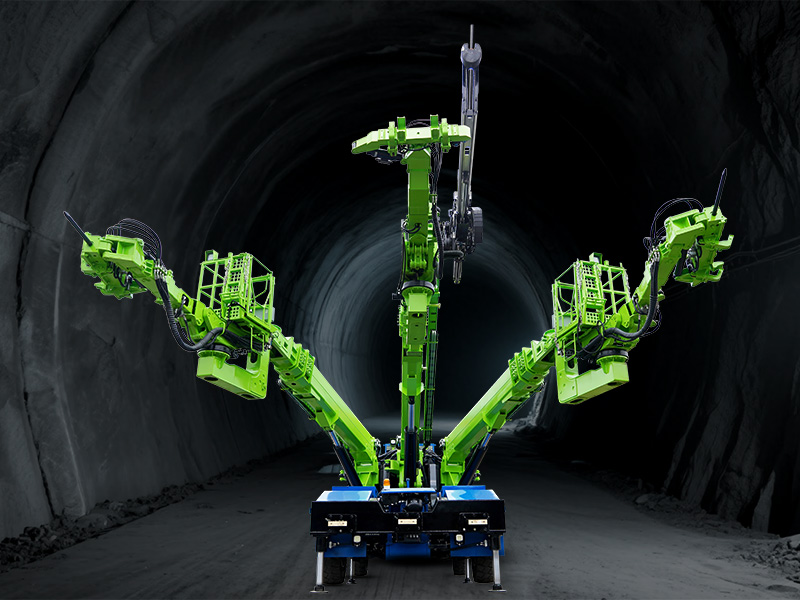

◆ Seguro y ahorra tiempo:tres brazos, tres pinzas y dos cestas; el brazo central tiene una capacidad máxima de elevación de 2 toneladas. La operación remota, combinada con múltiples instalaciones de arcos prefabricados y plegables, puede completar la instalación del arco en aproximadamente 1 hora, lo que mejora de manera efectiva la eficiencia operativa y la seguridad.
◆ Brazo de varilla de anclaje simple:Profundidad máxima de perforación de 4,6 metros, capaz de realizar operaciones simultáneas de instalación de arco y varilla de anclaje de pie.
◆ Ahorro de mano de obra:4 personas pueden completar los procesos de instalación del arco, varilla de anclaje del sistema y operaciones de lechado.
◆ Funciones auxiliares:Conducción bidireccional, dirección en las cuatro ruedas, equipado con un martillo y una máquina de soldar, puede manejar operaciones de subexcavación y soldadura, lo que hace que sea más fácil para los operadores dominarlo.
◆ Inteligente (opcional):Construcción visual, logro de posicionamiento en tiempo real a través de la aplicación, monitoreo en tiempo real, investigación de peligros ocultos, sincronización de comandos, monitoreo remoto y otras funciones de administración de la nube.
Parámetros técnicos
| Parámetro | Valor |
|---|---|
| Parámetros del dispositivo | |
| Dimensiones de transporte (L * An * Al) | 11360×3250×3355mm |
| Peso total | 36t |
| Potencia del motor | 138.5kW (Nacional IV) |
| Potencia eléctrica instalada | 92kW |
| Modo de funcionamiento | Construcción eléctrica + marcha y emergencia con motor diésel |
| Modo de control | Control remoto inalámbrico + control manual |
| Voltaje de funcionamiento | 380V |
| Rango de operación (ancho x alto) | 17×12m |
| Parámetros del chasis | |
| Forma del chasis | Chasis operativo |
| Modo de conducción | Conducción bidireccional (cabina doble delantera y trasera) |
| Métodos de conducción y dirección | Tracción en las cuatro ruedas, dirección en las cuatro ruedas |
| Distancia mínima al suelo | 380mm |
| Calificación máxima | 36% |
| Radio de giro | 15m (dos ruedas)/8m (cuatro ruedas) |
| Velocidad máxima | 15km/h |
| Ángulo de aproximación/ángulo de salida | 15.4°/15.7° |
| Parámetros de soporte del brazo | |
| Modo de soporte de brazo | Telescópico de dos etapas |
| Cantidad de soporte de brazo | 3 |
| Modo cesta colgante | Expandible |
| Número de cestas colgantes | 2 |
| Número de pinzas | 3 |
| Capacidad máxima de elevación del brazo medio | 2t |
| Capacidad máxima de elevación de los brazos izquierdo y derecho | 1.5t |
| Parámetros de perforación de roca | |
| Número de perforadoras de roca | 1 |
| Potencia de los taladros de roca | 18kW |
| Haz de avance | 5590mm (opcional6200/4990mm) |
| Tubo de perforación | 4305mm (opcional4915/3700mm) |
| Profundidad máxima de perforación | 4m (opcional4.6m/3.4m) |
| Diámetro de perforación | Ф41~$102mm |
| Parámetros del compresor de aire | |
| Volumen de descarga | 0.4m³/min |
| Presión de descarga | 0.8MPa |
| Parámetros de la bomba | |
| Caudal | 4m³/h |
| Presión | 15.3bares |
| Anexo | |
| Maquinas de soldar | 3 juegos |
| Martillos rompedores | 2 juegos |
| Sistema de lechado | Opciones |
